Zuerst möchte ich mich der Höflichkeit halber Vorstellen:

Ich wohne in Bayern, gehe zur 10 Klasse der Hauptschule (Mittlere Reife Zweig), bin 16 Jahre alt und mein Interesse für Elektronik und fürs Basteln war schon immer da.

So nun aber zum eigentlichen Projekt:

Meine Surround Anlage bestand vorher aus folgenden Komponenten:
-Yamaha RX-V463 Surround Receiver
-JBL SCS 178 Lautsprecher + Subwoofer

Dann wurde aufgerüstet:

Als Frontlautsprecher kamen zwei Magnat Standlautsprecher hinzu, danach war der Klang der Anlage schon um einiges schöner.

Aber mit dem Bassbereich war ich immer noch nicht zufrieden. Also musste etwas her, es musste günstig sein und ordentlich Bums haben, Ich entschied mich für Selbstbau.

Aber hier geht es ja schließlich nicht um den Subwoofer sondern um den Center Lautsprecher.
Nachdem der Subwoofer super funktionierte, und sich das Arbeiten mit MDF Platten als recht einfach herausstellte, war ich auf der Suche nach einem neuen Projekt.

Beim Filme anschauen fiel mir dann allmählich auf, dass des Klang der im Center Lautsprecher des SCS 178 eingebauten Hochtöners recht bescheiden ist.
Nun hab ich mich ein bisschen umgeschaut und bin schließlich auf der allseits bekannten HiFi-Forum Seite aufmerksam geworden:

Zwei TW 70 von Visaton als Hochtöner und zwei W 130 S von Visaton als Tiefmitteltöner.

Das Ganze für 65 € incl. Versand.

Der Preis erschien mir ok und ich kaufte die Lautsprecher.
Nun kam aber ein anderes Problem auf mich zu: Die Weiche.
Ein heikles Thema, selbst berechnen, zu aufwendig.
Ich fand schließlich einen Bausatz für Boxen die genau mit den Komponenten ausgestattet waren wie die, die ich mir zugelegt hatte.

Also dacht ich mir: Kaufte dir einfach die Weichenbauteile – fertig. Aber nix da! Alle Bauteile die ich benötigt hätte hätten mich mehr als 60€ gekostet, das war mir entschieden zu teuer.

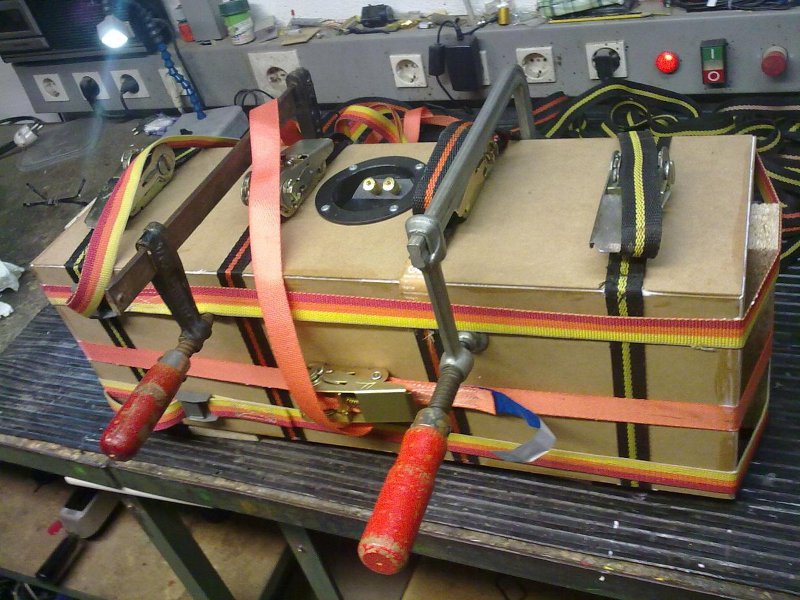

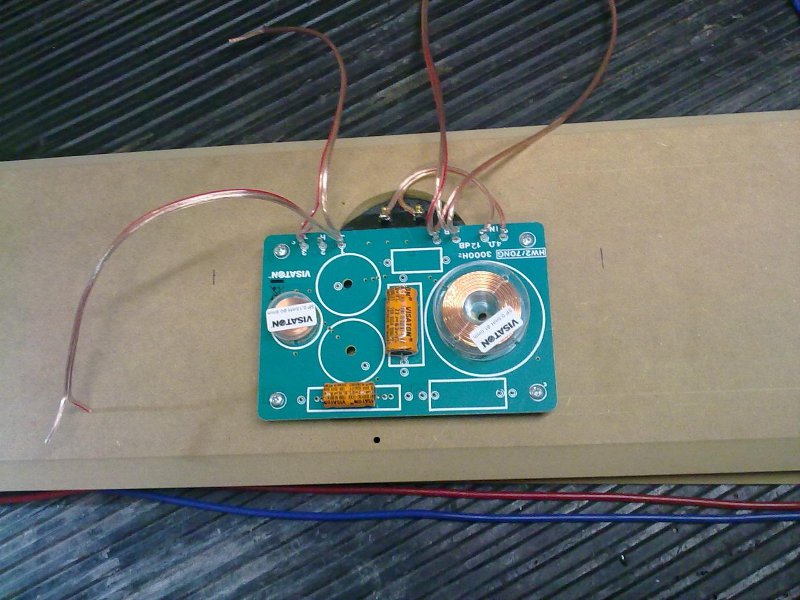

Deswegen schaut ich mich nach fertigen Weichen um und stieß auf die von Reichelt verkauften HW 2 70 NG-4 von Visaton. Als Terminal kam das LK 02 RG von Reichelt zum Einsatz, was ca. 1,50€ pro Stück kostete, die Qualität ist in Ordnung für den Preis.

(Nochmal zur Information: Ich habe 4 Chassis mit jeweils 8 Ohm, damit ich je zwei an die Weiche anschließen kann, bestellte ich die Weiche als 4 Ohm Ausführung)

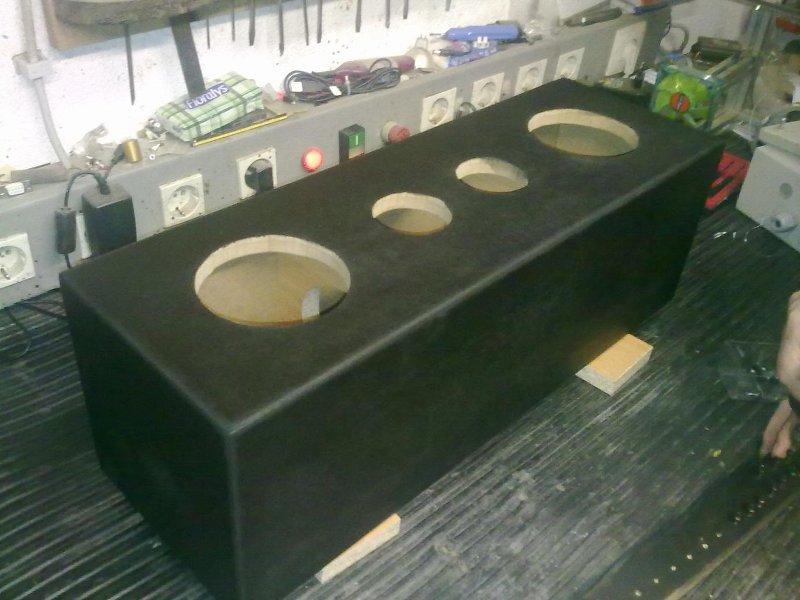

Nun gings auch schon an die Planung, mein Ziel war das Ganze in etwa so breit zu machen wie der Fernseher ist. (32“ Samsung LCD TV)

Aber die volle Breite auszunutzen erschien mir doch etwas übertrieben.

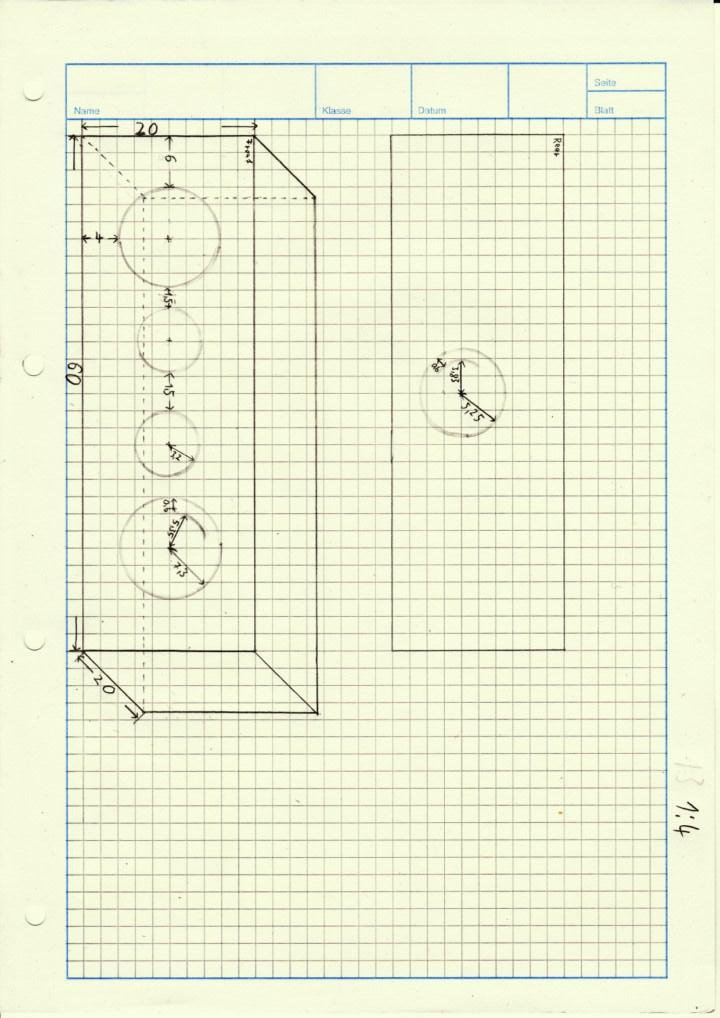

Ich einigte mich mit meinem Vater der mir stets bei der Planung und Durchführung zur Seite stand auf folgende Maße:
