programmierte ich so an meiner Homepage herum und da klingelte es an
der Tür. "Nanu, wer ist denn das ?", dachte ich noch so bei mir und schlurfte zur Haustür und öffnete. Vor mir stand die Postbotin und überreichte mir ein Paket. "Hä ? Ich habe doch gar nichts bestellt ?", schoss es mir noch so durch den Kopf, unteschrieb auf diesem neumodischen Rechnerteil der DHL und ging mit dem Päckchen in meinen Bastelkeller, um es zu öffnen. Was ich sah, ließ meine Augen aufleuchten, denn das Päckchen war voller C-Controls und verschiedenen Teilen dazu:  Boah
!
Prima
!
Ich überlegte nun, was ich
als erstes machen werde und nahm als erstes die C-Control-Station zur
Hand, denn die ist in vielen Dingen bereits vorverdrahtet und für
den Einsatz auf einer Hutschiene
vorbereitet.
Also packte ich die
C-Control aus und untersuchte sie erst einmal:
 C-Control I Advanced ( Conrad Shop ) Hmmm ...
Man sieht ganz links einen RS 232 Anschluss, eine LED dafür und eine Justagemöglichkeit für das LCD-Display. Rechts neben dem LCD-Display liegen dann 8 LEDs und weiter rechts dann 16 Tasten. Oben und unten in einer Reihe erstrecken sich zahlreiche Schraubklemmen mit den verschiedensten Funktionen. Und so sieht die C-Cotnrol von
hinten aus:
 In die Nut 3 wird eine genormte Hutschiene eingeführt
und die C-Control I mit den beiden Zapfen
2 eingehängt. Dann drückt man auf die C-Control I
drauf
und der Schnapper 1 rastet in
der Hutschiene ein.

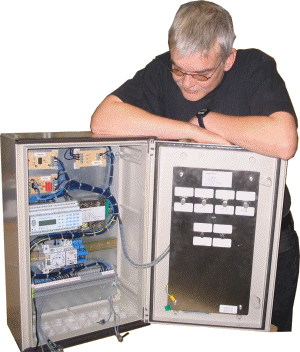

Eine Hutschiene ist übrigens hier in Deutschland auch in jeder Unterverteilung und in vielen Zählerkästen eingebaut. Genau dafür ist die C-Control also ausgelegt. Deswegen hat sie auch solch eine "zappelige" Zickzackform. Der schmalste Block schaut später aus dem Gehäuse der Unterverteilung heraus, ganz so wie normale Sicherungsautomaten. Der Rest ist durch das Kunststoffgehäuse der Verteilung sicher abgedeckt:  C-Control-Station I in meiner Unterverteilung steuert den Türöffner und die Haustürklingel. Aber man kann die C-Control
auch komplett in dem Schaltschrank verschwinden
lassen, wie in diesem Beispiel:
Rechts neben den leuchtend blauen Relais sieht man z.B. eine Hutschiene hervorgucken. Die C-Control ist ebenfalls unschwer zu erkennen. Wenn man die Tür zu macht und abschließt, ist alles sicher verstaut. Ich will gleich mal ein Brett mit einer Hutschiene ausrüsten, um die C-Control für weitere Versuche vernünfitg befestigen zu können:  Wie du siehst, wird die Hutschiene auf die richtige
Länge gekürzt, gebohrt und einfach mit flachen Schrauben festgeschraubt. Gleich danach kannst
du die C-Control-Station auf die Hutschiene aufsetzen und einrasten.
 Das sieht dann so aus und dauert
etwa 5 Minuten Arbeitszeit:
 C-Control-Station Advanced auf einer Hutschiene Damit ist deine Arbeitsumgebung
für eine C-Control-Station I schon fertig, zusammen mit einem
Steckbrett wird daraus eine echte Experimentierumgebung:
 Hupps, mein Brett war ein wenig
zu klein, oder anders herum, das Steckbrett etwas zu groß.
Naja, eigentlich gehören ja auch die beiden Platinen noch mit auf das Brett geschraubt, aber ich habe das Brett für eine eventuelle 2. Hutschiene vorgesehen. In dem Karton der C-control befindet sich aber noch mehr, als nur die C-control I selber: Weitere Inhalte:
Gucken wir also mal, was die
Software so zu bieten hat und wie das alles überhaupt
funktioniert.
---------------------------------------------------------------------------------
Viel
Vergnügen mit der C-Control,
 Dieser Artikel wurde durch die Firma Spiketronics GmbH ermöglicht.  |
|
|
